Як правильно вибрати сталевий канат: порівняння стандартів ГОСТ та EN?

У світі вантажопідйомного обладнання сталевий канат відіграє ключову роль. Це не просто елемент конструкції, а важливий компонент, від якого залежить безпека та ефективність роботи. Однак вибір правильного каната може стати справжнім викликом, особливо коли мова йде про різні стандарти виробництва. У цій статті ми розглянемо два основних стандарти: ГОСТ (Державний стандарт) та EN (Європейський стандарт), їх відмінності та вплив на характеристики сталевих канатів.

Ключові відмінності між ГОСТ та EN

Стандарти ГОСТ та EN мають свою історію та особливості. ГОСТ, розроблений ще в радянські часи, досі широко використовується в країнах СНД. EN, у свою чергу, є результатом уніфікації європейських норм та вимог до якості продукції.

Перша суттєва відмінність полягає у підході до класифікації канатів. ГОСТ розділяє канати за призначенням (вантажні, грузолюдські тощо), тоді як EN фокусується на технічних характеристиках, таких як міцність та гнучкість.

Друга відмінність стосується методів випробувань. ГОСТ передбачає більш жорсткі випробування на розрив, в той час як EN приділяє більше уваги втомній міцності каната.

Третя відмінність – це вимоги до матеріалів. ГОСТ допускає використання сталі з більшим вмістом вуглецю, що може підвищити міцність, але знизити гнучкість каната. EN, навпаки, надає перевагу більш пластичним сталям.

Четверта відмінність полягає в маркуванні. ГОСТ використовує складну систему позначень, яка включає інформацію про конструкцію каната, тип звивання та інші параметри. EN маркування є більш компактним і орієнтованим на кінцевого користувача.

Огляд основних типів сталевих канатів за різними стандартами

Для повнішого розуміння різноманітності сталевих канатів, розглянемо основні типи за стандартами ГОСТ, DIN та EN. Це допоможе зробити більш інформований вибір при підборі каната для конкретних завдань.

Канати сталеві за ГОСТ

1. ГОСТ 2688-80: Цей стандарт описує канати подвійного звивання типу ЛК-Р конструкції 6x19(1+6+6/6)+1 о.с. Вони широко використовуються у вантажопідйомних механізмах завдяки хорошому співвідношенню міцності та гнучкості.
2. ГОСТ 7668-80: Стосується канатів подвійного звивання типу ЛК-РО конструкції 6x36(1+7+7/7+14)+1 о.с. Ці канати мають підвищену гнучкість і стійкість до зношування, що робить їх ідеальними для використання на кранах з інтенсивним режимом роботи.
3. ГОСТ 3077-80: Описує канати подвійного звивання типу ТК конструкції 6x37(1+6+12+18)+1 о.с. Вони відрізняються високою гнучкістю і застосовуються в обладнанні, де потрібна робота через блоки малого діаметру.
4. ГОСТ 7665-80: Цей стандарт охоплює канати подвійного звивання типу ЛК-З конструкції 6x25(1+6+6+12)+1 о.с. Вони мають хорошу стійкість до розкручування і часто використовуються у підйомниках та ліфтах.
5. ГОСТ 7667-80: Стосується канатів подвійного звивання типу ЛК-З конструкції 6x25(1+6+6+12)+7x7(1+6). Ці канати мають високу міцність і стійкість до деформацій, що робить їх придатними для важких умов експлуатації.
6. ГОСТ 7669-80: Описує канати подвійного звивання типу ЛК-РО конструкції 6x36(1+7+7/7+14)+7x7(1+6). Вони поєднують високу міцність з гнучкістю і часто використовуються у великовантажних кранах.

Канати за стандартом DIN

1. DIN 3062: Цей стандарт описує канати, які часто використовуються в ліфтових системах. Вони мають високу стійкість до зношування і добре працюють при частих згинаннях.

Канати за стандартом EN

1. EN 12385: Це комплексний європейський стандарт, який охоплює широкий спектр сталевих канатів. Він включає вимоги до виготовлення, тестування та сертифікації канатів різного призначення.

Канати оцинковані

Оцинковані канати мають підвищену стійкість до корозії, що робить їх ідеальними для використання у вологому середовищі або на відкритому повітрі.

1. ГОСТ 3062-80: Описує сталеві оцинковані канати типу ТК конструкції 6x19(1+6+12)+1 о.с.

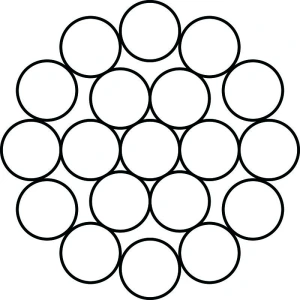

2. ГОСТ 3063-80: Стосується канатів типу ТК конструкції 6x19(1+6+12)+7x7(1+6).
3. ГОСТ 3066-80: Охоплює канати типу ЛК-О конструкції 6x7(1+6)+1 о.с.
4. ГОСТ 3067-80: Описує канати подвійного звивання типу ЛК-О конструкції 6x7(1+6)+7x7(1+6).
5. DIN 3053: Цей німецький стандарт описує оцинковані канати, які часто використовуються в автомобільній промисловості та суднобудуванні.
6. DIN 3055: Стосується оцинкованих канатів загального призначення.
7. DIN 3060: Описує оцинковані канати підвищеної якості для більш вимогливих застосувань.
8. DIN 3055 ПВХ: Це оцинковані канати з додатковим покриттям з ПВХ, що забезпечує ще кращий захист від корозії та механічних пошкоджень.

При виборі каната важливо враховувати не лише його тип за стандартом, але й конкретні умови експлуатації. Наприклад, оцинковані канати будуть кращим вибором для обладнання, що працює на відкритому повітрі або у вологому середовищі. Канати з більшою кількістю дротів у пасмі (наприклад, за ГОСТ 7668-80) будуть більш гнучкими і краще підходять для систем з частими згинаннями каната.

Європейські стандарти, такі як EN 12385, часто пред'являють більш суворі вимоги до якості та безпеки канатів. Це може бути важливим фактором при виборі каната для обладнання, що експлуатується в країнах ЄС або експортується туди.

Канати з покриттям ПВХ (як DIN 3055 ПВХ) можуть бути оптимальним вибором для застосувань, де важлива не тільки корозійна стійкість, але і захист від механічних пошкоджень або де потрібно зменшити шум при роботі обладнання.

Що означають цифри в маркуванні?

Розуміння маркування – ключ до правильного вибору каната. Розглянемо це на прикладах.

Для канатів за ГОСТ типове маркування може виглядати так: 18,5-Г-В-Ж-Н-Р-1770. Тут:

• 18,5 – діаметр каната в міліметрах
• Г – вантажний
• В – вища марка дроту
• Ж – жорсткий (може бути також "ОЖ" – особливо жорсткий)
• Н – нерозкручуваний
• Р – правий напрямок звивання
• 1770 – межа міцності дроту, Н/мм²

У системі EN маркування виглядає інакше: 18 1960 S z Z. Де:

• 18 – діаметр каната в міліметрах
• 1960 – клас міцності дроту, Н/мм²
• S – конструкція каната (в даному випадку – стандартна)
• z – напрямок звивання дротів у пасмах
• Z – напрямок звивання пасм у канаті

Як бачимо, EN маркування більш лаконічне, але при цьому містить ключову інформацію для вибору каната.

Вплив стандартів на експлуатаційні характеристики

Вибір між канатами за ГОСТ та EN може суттєво вплинути на експлуатаційні характеристики вантажопідйомного обладнання.

Канати за ГОСТ зазвичай мають вищу статичну міцність. Це робить їх ідеальними для застосування в умовах, де потрібна висока вантажопідйомність при відносно рідкісних підйомах. Наприклад, у будівельних кранах або портових навантажувачах.

Канати за стандартом EN, завдяки використанню більш пластичних сталей, мають кращу втомну міцність. Це означає, що вони краще витримують циклічні навантаження і менше схильні до раптового руйнування. Такі канати оптимальні для обладнання з частими підйомами невеликих вантажів, наприклад, у ліфтах або конвеєрних системах.

Ще одна важлива характеристика – стійкість до корозії. Канати за EN часто мають кращий захист від корозії завдяки використанню спеціальних покриттів та мастил. Це робить їх більш придатними для роботи у вологому або агресивному середовищі.

Гнучкість каната також залежить від стандарту. Канати EN зазвичай більш гнучкі, що полегшує їх установку та зменшує знос при роботі через шківи малого діаметру. Канати ГОСТ, будучи жорсткішими, краще зберігають форму при роботі з великими вантажами.

Важливо відзначити, що обидва стандарти передбачають суворий контроль якості на всіх етапах виробництва. Однак методи контролю відрізняються. ГОСТ приділяє більше уваги візуальному та механічному контролю, тоді як EN активно використовує сучасні методи неруйнівного контролю, такі як магнітна дефектоскопія.

Рекомендації експертів: на що звернути увагу при виборі

При виборі сталевого каната експерти радять звертати увагу на наступні фактори:

1. Умови експлуатації. Якщо обладнання працює в агресивному середовищі або піддається частим циклічним навантаженням, перевагу слід віддати канатам за стандартом EN.
2. Тип вантажопідйомного обладнання. Для важких кранів з рідкісними, але значними навантаженнями підійдуть канати ГОСТ. Для ліфтів та конвеєрів краще обрати канати EN.
3. Діаметр шківів та барабанів. Якщо вони малого діаметру, краще вибрати більш гнучкі канати EN.
4. Вимоги до безпеки. Якщо обладнання використовується для підйому людей, слід віддати перевагу канатам з кращими показниками втомної міцності, тобто канатам EN.
5. Сумісність з існуючим обладнанням. Важливо переконатися, що вибраний канат сумісний з наявними затискачами, коушами та іншими елементами кріплення.
6. Економічний фактор. Хоча канати EN часто дорожчі, вони можуть виявитися економічно вигіднішими в довгостроковій перспективі завдяки більшому ресурсу роботи.
7. Нормативні вимоги. У деяких галузях та регіонах можуть бути специфічні вимоги щодо використання канатів певного стандарту.

Експерти також наголошують на важливості правильного монтажу та обслуговування канатів. Навіть найкращий канат не зможе реалізувати свій потенціал, якщо його неправильно встановити або нехтувати регулярними перевірками та обслуговуванням.

Вибір між канатами ГОСТ та EN не повинен ґрунтуватися лише на звичці чи доступності. Кожен стандарт має свої переваги, і правильний вибір залежить від конкретних умов застосування. Розуміння відмінностей між стандартами та їх впливу на характеристики канатів допоможе зробити обґрунтований вибір, який забезпечить ефективну та безпечну роботу вантажопідйомного обладнання.

Незалежно від вибраного стандарту, ключовим фактором залишається якість виробництва. Тому рекомендується звертатися до перевірених постачальників, які гарантують відповідність канатів заявленим характеристикам та надають необхідну технічну підтримку.
